目前，針對發光體如顯示屏、照明光源等的顏色測量主要是通過三刺激值型色度計或者分光輻射測色計進行，三刺激值型色度計通過合適的濾光片模擬人眼對光的響應，從而直接獲得三刺激值。
“三刺激值測定”

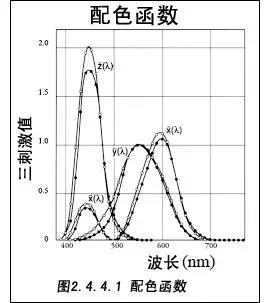

三刺激值色度測定是基于人眼對色彩感應的三原色理論。這種理論認為人的眼睛只對三原色（紅、綠、藍）敏感，而其他所見到的色彩均為三原色混合而成。 這方面，最重要的標準1931 CIE系統，它定義了符合配色函數x(λ), y(λ), 和 z(λ) 的標準觀察者（見圖2.4.4.1）。 XYZ三刺激值是利用這三個標準觀察者配色函數計算得來的。 XYZ三刺激值和相關聯的Yxy色空間構成了當前的CIE色空間的基礎。
“什么是三刺激測色計？”
使用三片光譜敏感度吻合CIE三刺激值配色函數曲線的濾光片，用以測量光源色彩的儀器，稱為三刺激測色儀，也叫三濾光片測色儀。除了色度測量外，這些儀器通常還包括四種光度測量中的一種，如亮度值，照度值，光強或者是光通量測量。
這些儀器的傳感器為高質量的光電二極管，并覆有高敏感度的濾光片。傳感器將入射光線轉換為電信號，直接產生標準的XYZ三刺激值。
然而，測色儀的傳感器精度與CIE曲線的吻合度總是有限的，一些小的誤差偏離肯定會存在于測量?jī)x器的敏感度曲線上。在測量一些整個可見光譜段放射連續能量的光源時，這些小的誤差可以被忽略掉。但是，如果光譜的譜線比較特殊或帶寬非常窄，那么測量就可能出現較大誤差。因此，三濾光片測色儀通常不適用于測量譜線特殊的光源，如高壓放電燈（參考圖3.2.3.5a），或是譜線帶寬非常狹窄的光源，如LED（參考圖3.2.3.5b）。
當然，三刺激測量法也有其缺點。
對于像A光源這種光譜功率分布平滑的發光體，這類儀器能夠得到準確色坐標、色溫值；而對冷陰極熒光管(CCFL)或LED這類具有較不規則光譜功率分布的光源，則存在測量和校準的問題，即通常在實驗室A光源下校準的儀器往往會使色度測量結果失真。
